【第14回】AWS CodePipeLineを用いた継続的デリバリ自動化(2)

(2)バックエンドマイクロサービスのコンテナイメージをデプロイするパイプラインの構築


本連載では、マイクロサービスアーキテクチャでの継続的デリバリ(Continuous Delivery:CD)を以下のようなパイプラインで実現していきます。


../_images/pipeline.png


前回は(1)バックエンドのマイクロサービスアプリケーションをビルドし、コンテナイメージを作成してDockerHubへプッシュするパイプライン処理を構築しました。今回はプッシュしたコンテナイメージをECSクラスタ上にデプロイするパイプラインを構築します。


  1. マイクロサービスコンテナイメージをプロダクションとほぼ同等のステージング環境へデプロイ
  • (2-1) ECSクラスタ上にアプリケーションコンテナを実行させる命令を発出します。
  • (2-2) ECSエージェントが(1-2)でプッシュしたコンテナをECSクラスタ上にプルします。
  • (2-3) ECSクラスタ上でアプリケーションコンテナが実行されます。


../_images/pipeline-2.png


事前準備:マイクロサービスのステージング環境の構築


パイプラインの設定を行う前に、マイクロサービスをデプロイする先であるステージング環境のアプリケーションロードバランサ、ECSクラスタ、タスク定義、サービスの構築を行います。 作成方法の要領は、以下の手順と同様です。


ただし、この事前準備では、以下の設定に留意が必要です。


設定箇所 設定内容 説明

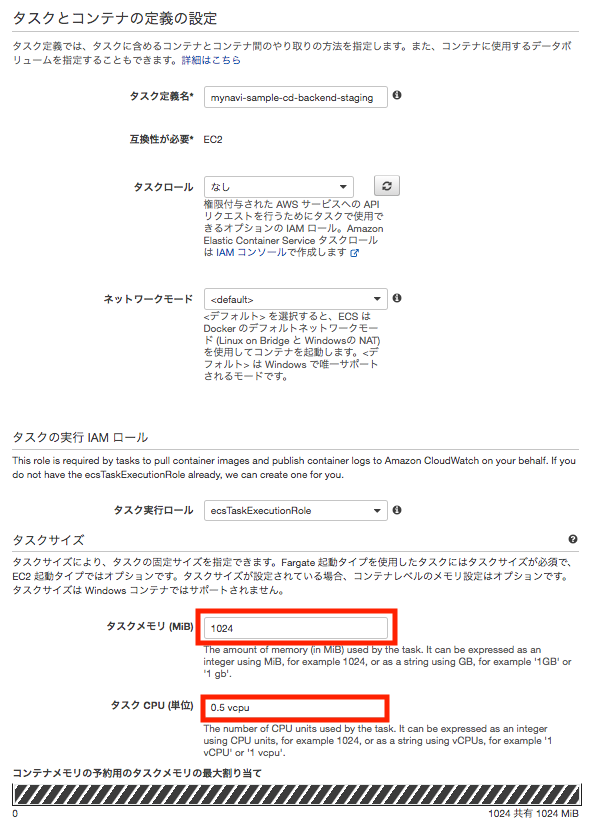

基本設定:ECSタスク定義 タスクサイズ:タスクメモリ SpringBootアプリケーションであれば1024MB以上を目処に設定した方がベターです。起動時間がかかり、ヘルスチェックがNGになる可能性があります。
基本設定:ECSタスク定義 タスクサイズ:タスクCPU 0.25〜0.5 vcpuを目処に設定します。ECSクラスタのスペックにもよりますが、小さすぎると上記のタスクメモリの設定同様、起動に時間がかかりヘルスチェックがNGになる可能性がありますが、逆に大きすぎるとパイプライン処理のコンテナ再起動時にリソースが足りず、エラーとなる可能性があります。

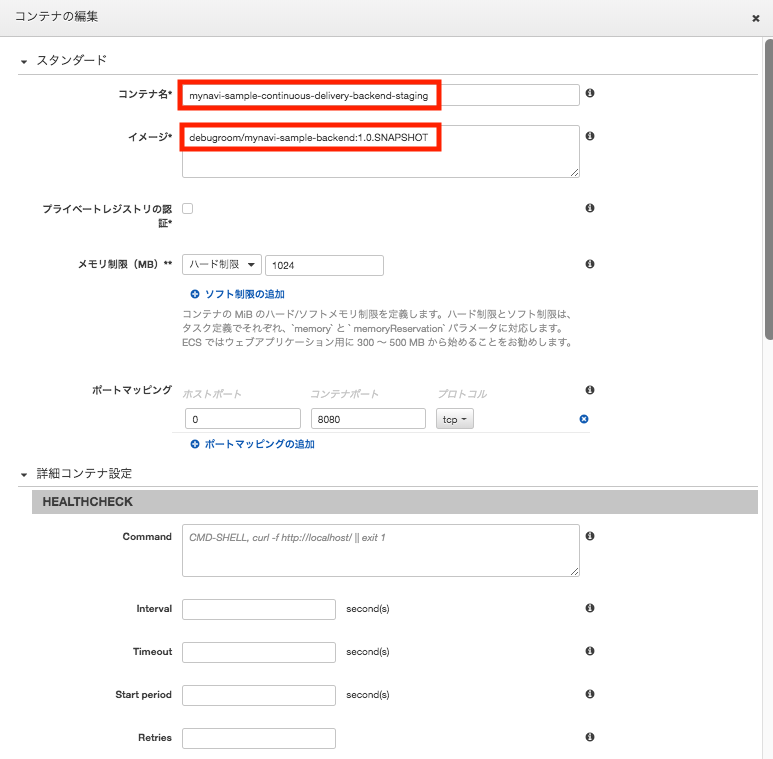

基本設定:ECSタスク定義 コンテナの編集:コンテナ名 前回作成したbuildspec.ymlのアーティファクトで指定したimagedefinitions.jsonのname属性と一致した名前を設定する必要があります。
基本設定:ECSタスク定義 コンテナの編集:イメージ buildspec.yml及びSystemsManagerParameterStoreで環境変数として設定した値のイメージ名とバージョンを指定します。


../_images/management_console_ecs_task_definition_backend_staging_1.png


../_images/management_console_ecs_task_definition_backend_staging_2.png


マイクロサービスのステージング環境へのデプロイパイプラインの設定

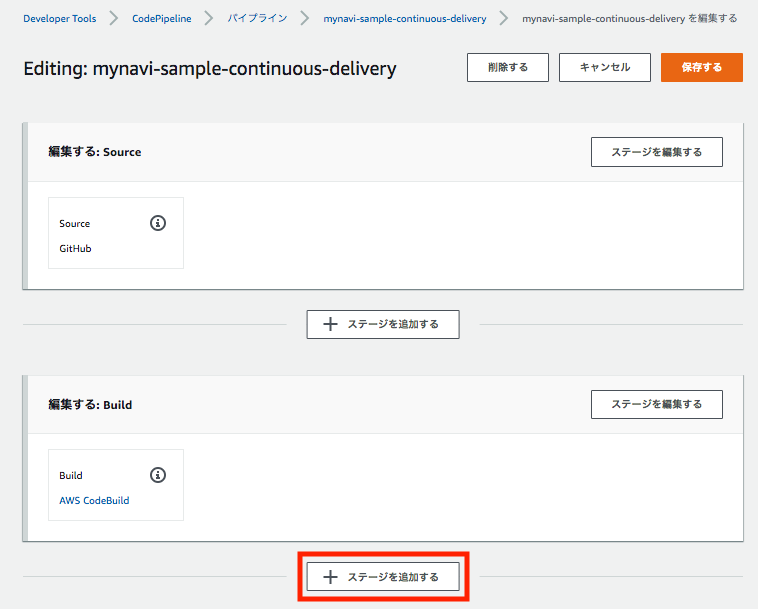

前回作成したベースのパイプラインに、ステージング環境として構築したECSクラスタにマイクロサービスをデプロイするパイプラインを追加します。 CodePipelineサービスメニューから、前回作成したパイプラインを選択し、「編集する」ボタンを押下して末尾にある「ステージを追加する」ボタンを押下します。


../_images/management_console_codepipeline_edit_project_13_deploy_backend_staging.png

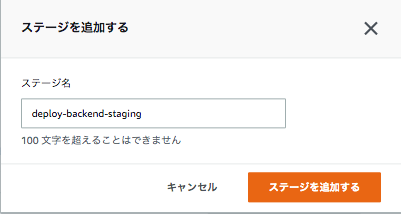

ステージングへデプロイするためのステージを追加します。


../_images/management_console_codepipeline_edit_project_14_deploy_backend_staging.png

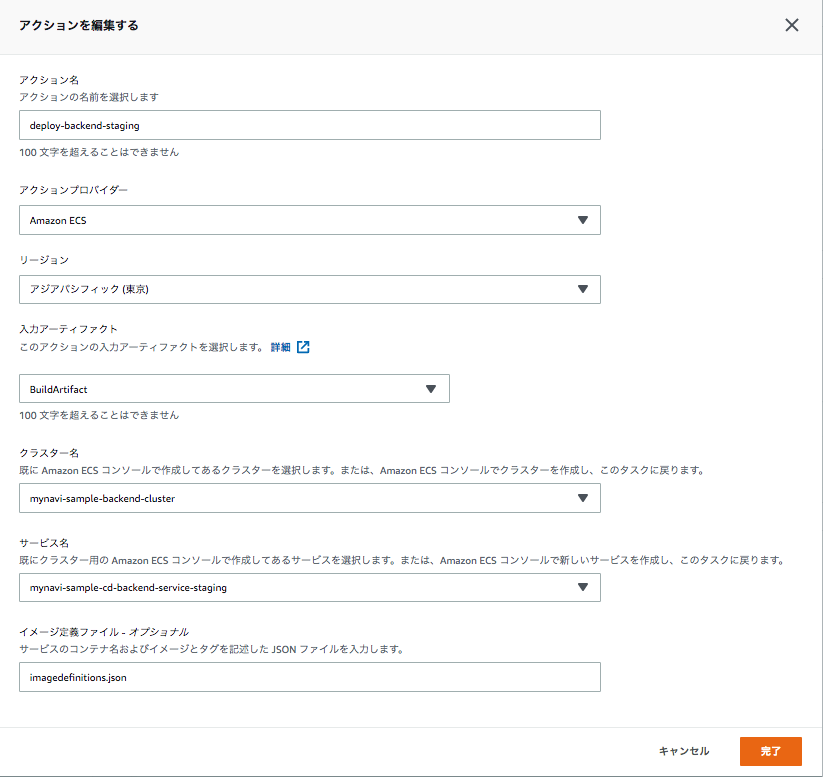

「アクションを追加する」ボタンを押下して、以下の要領でステージングデプロイアクションを設定します。

  • アクション名:100文字内の任意のアクション名を設定
  • アクションプロバイダー:Amazon ECSを選択
  • リージョン:VPC及びECSクラスタを構築したリージョンを選択
  • 入力アーティファクト:前回、作成したマイクロサービスのビルドパイプラインのアウトプットアーティファクトを指定()デフォルトでは、BuildArtifact)。
  • クラスタ名:前節で構築したECSクラスタを設定します
  • サービス名:前節で起動した、同じコンテナイメージで起動しているECSサービスを選択します。
  • イメージ定義ファイル:前回のビルドパイプライン処理でアウトプットしたimagedefinitions.jsonのファイル名を設定します。


注釈

なお、入力アーティファクトは、前回のパイプラインの出力アーティファクトですが、S3上に実体となるファイルが保存されています。


../_images/management_console_codepipeline_edit_project_15_deploy_backend_staging.png

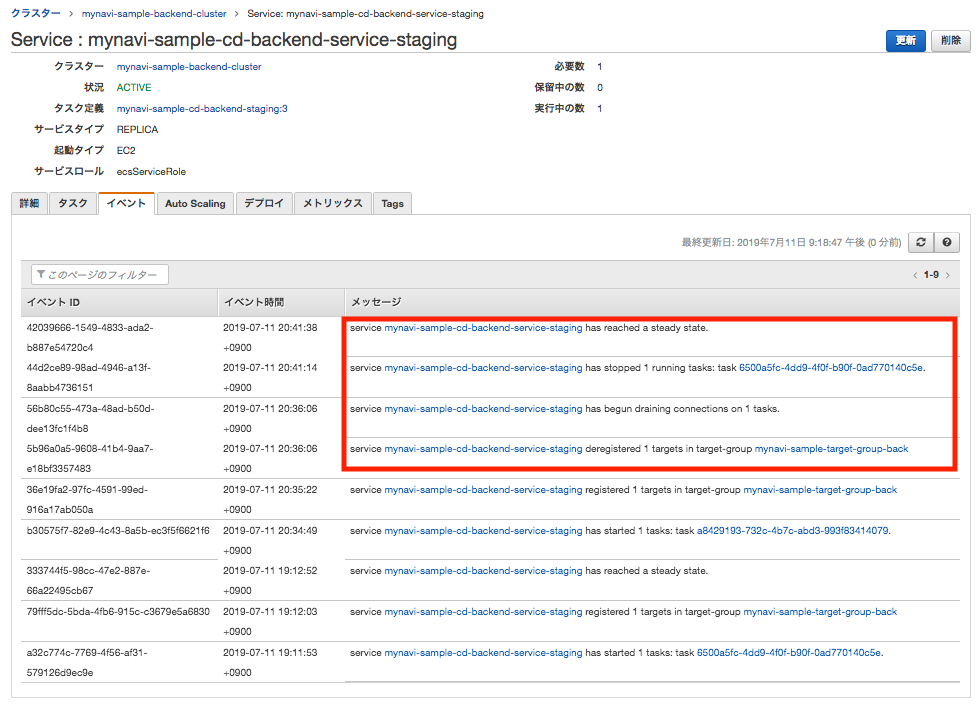

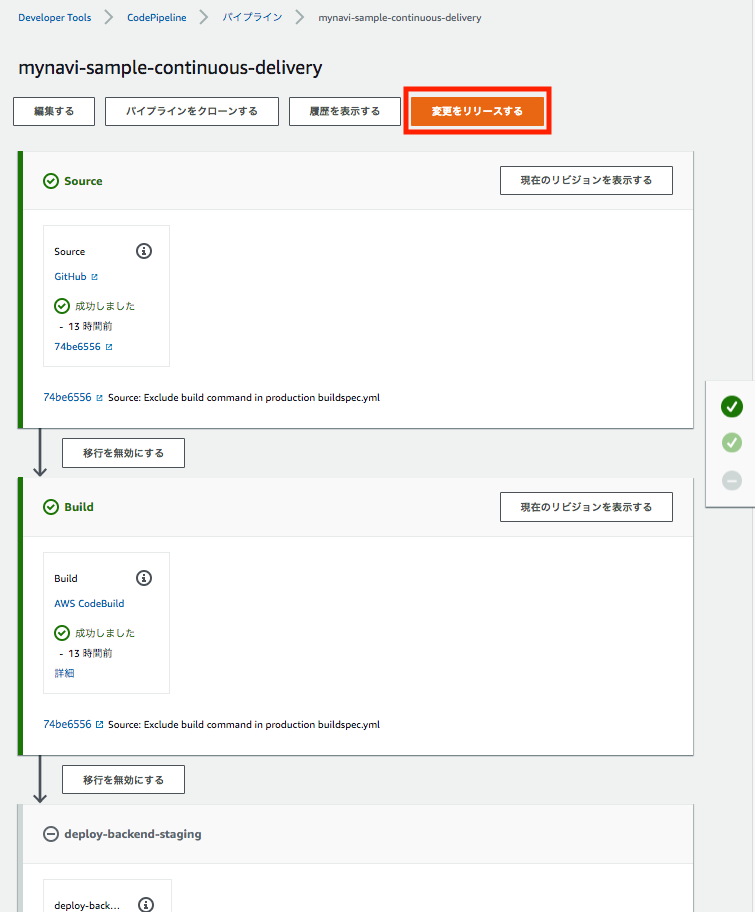

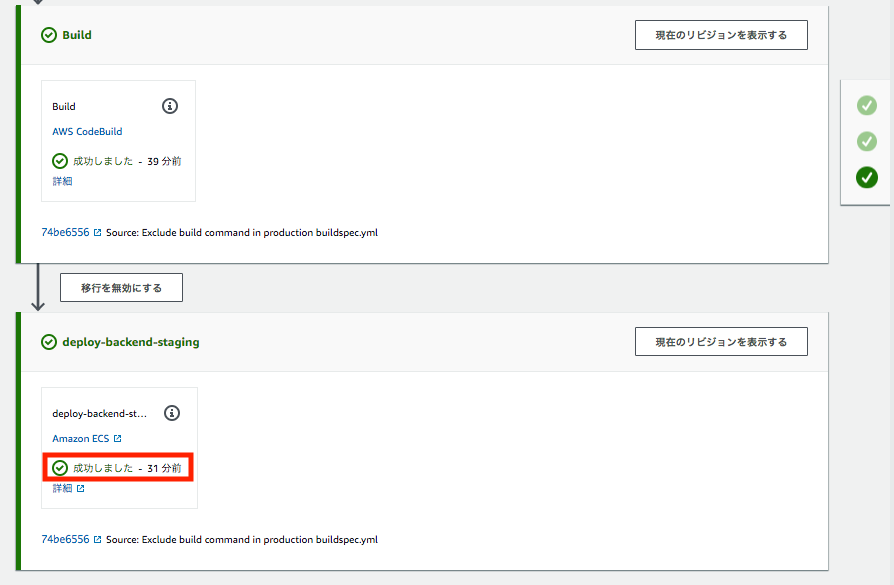

作成が完了したら、「変更をリリースする」ボタンを押下して、パイプラインを実行しなおしてみましょう。グリーンで表示されれば正常完了です。 ECSタスクのリビジョンがあがり、ECSサービスのイベントログでは、コネクションドレイニングされて、実行コンテナが入れ替わったことがわかります。


../_images/management_console_codepipeline_edit_project_16_deploy_backend_staging.png



../_images/management_console_codepipeline_edit_project_17_deploy_backend_staging.png


../_images/management_console_codepipeline_edit_project_18_deploy_backend_staging.png


これでBakcendサービスのコンテナイメージをステージング環境へデプロイするパイプラインが完成し、プッシュしたコンテナがECSクラスタ上で起動しました。 次回以降は、Web(BFF)アプリケーションをビルドし、Seleniumを使用したE2Eテストを自動実行するパイプラインを作成します。
